EMVA1288图像传感器与相机性能测试标准

EMVA1288  在CCD与CMOS图像传感器(CIS)被大规模使用之前,相机与图像传感器有很多传统的测试方法或一些专门为某种性能测试而制定的标准,但这些标准都无法满足以机器视觉(MV)行业为代表的高性能图像传感器与相机的性能测试需求。由于没有一个统一的标准,专业的机器视觉工程师甚至相机研发人员都很难对不同厂商的图像传感器与相机的性能进行客观的比较,而用户则更难确定哪一款相机的性能更适合自己使用。

  为了解决此问题,欧洲机器视觉协会(EMVA)于2004年2月成立了由Awaiba与Basler牵头,多家主要的图像传感器与相机厂商均参与其中的一个图像传感器与相机性能测试标准起草小组,命名为EMVA1288标准工作组,目标是建立一个统一的图像传感器与相机性能测试标准,从而“让机器视觉工程师活得更轻松一点”(Make the MV Engineers live easier)。经过一年半的研究准备,EMVA于2005年8月正式发布了EMVA1288 A1.0版。

  EMVA1288标准具有物理模型简练、数学模型严谨、测试流程清晰、测试报告规范等特点。十多年来,EMVA1288标准不断地发展完善,目前已经更新到了R4.0版(2021年6月发布)。该标准现在已被包括中国CMVU、美国AIA、日本JIIA、德国VDMA等各大相关的行业组织,以及所有主要的图像传感器与相机生产商所接受与支持,是目前唯一的国际国内通用的图像传感器与相机性能测试行业标准。

  西安远望图像技术有限公司(简称:远望图像,LOOKLONG Imaging)是EMVA1288 Working Group成员之一,是最新的EMVA1288-R4.0版国内唯一的有贡献单位(Contributors)。EMVA1288-R4.0下载地址如下:

EMVA1288Linear_4.0Release

EMVA1288General_4.0Release

EMVA1288_R3.1_中文版

  ez1288系列图像传感器与相机性能测试设备是远望图像基于EMVA1288标准开发的标准化检测设备,该系列产品系列具有如下特点:

★ 输出参数全面 ★

★ 结果准确可信 ★

★ 效率高速度快 ★

  测试结果包括EMVA1288标准规定的全部光电性能指标与图表,如:量子效率/光谱灵敏度、绝对灵敏度、噪声特性与信噪比、动态范围、线性度、暗电流、暗场非一致性(DSNU)、光电响应非一致性(PRNU)、像元缺陷分析与统计、及图像频谱分析,以及一些扩展参数如MTF、GSE、PLS、Image Lag等。

  远望图像是EMVA1288 Working Group成员之一,是最新的EMVA1288-R4.0标准国内唯一的有贡献单位(Contributors);ez1288平台算法经过了EMVA官方图像集验证;实物产品比对测试结果与国外权威测试结果一致。远望图像已经为包括海康威视、华为、清华大学、北京大学在内的数十家用户提供了测试设备或测试服务。

  自动化程度高:使用”在线“模式进行相机测试时,可自动控制相机与测试平台,“一键式”完成全部的图像采集与处理并输出标准化的PDF测试报告,完全无需人工干预,保证了测试结果的客观可信。

  以500万像素千兆网口相机为例,含自动生成PDF报告在内的一次全功能光电测试所需时间一般不超过5分钟。

ez1288-图像传感器与相机性能测试平台基本功能

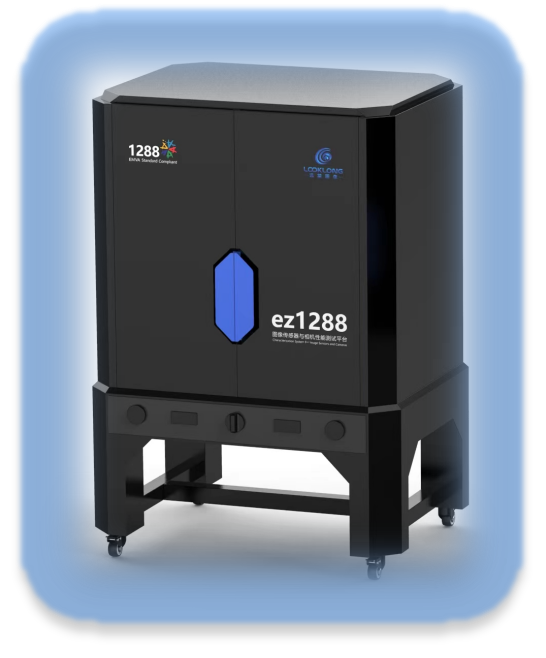

ez1288-RD95

全套EMVA1288标准测试功能

★ ez1288在线与离线处理基础功能:包括图像采集、显示、处理及图表的输出与分析等各项功能;能满足黑白、彩色、线阵、面阵、多光谱等各类相机的性能测试需求;

★ PTM时域参数功能:含量子效率/光谱灵敏度曲线、动态范围、信噪比、灵敏度、响应度、线性度、满阱及饱和值、时域暗噪声等EMVA1288标准规定的全部必测时域参数;

★ DSNU与PRNU:图像传感器暗场及光响应非一致性检测;

★ DC暗电流测试以及空间频谱分析等全套EMVA1288标准测试项目。

EMVA1288标准外的扩展功能

★ CIS GSE/PLS以及Image Lag等扩展测试功能;

★ 图像传感器缺陷分析、统计、分类与定位;

★ 对被测相机自动进行评测,并可将评测结果自动添加到测试报告中;

★ 自动保存测试日志,自动统计测试数据并以xls格式保存;

★ 定制用户专属PDF报告模板,仅供授权用户输出测试报告使用。

Make the MV Engineers live easier
